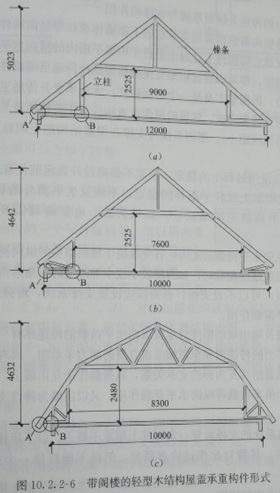

一般的住宅建筑，屋頂?shù)目缍却笾略?2m左右，對于帶閣樓的小木屋屋頂如何設計呢？比較有代表性的桁架有下圖所示的幾種形式。
圖中支座處的豎桿還需充當閣樓兩側縱墻的木構架墻骨，除圖的中央齒板桁架外，其余桿件包括圖, (b)各桿均可現場釘連接散裝，亦可用齒板連接成構架后安裝。由圖, (h)見，它們類似于三鉸拱受力體系，椽條是壓彎桿件，但由于閣樓地面上不能有拱拉桿出現，只能在B支座處切斷，這樣拱的推力需通過B支座傳至下部結構。至于各桿內力和支座反力等均需考慮豎向荷載、風荷載和地震荷載后經內力分析獲得。圖10，2，2-6(c)結構布置復雜些，B支處亦有拱的推力作用，A支座處設了短的壓桿，目的是使豎向荷載直接傳至支座(外墻)，以減輕A支座懸挑端的負荷。
對于無閣樓的小木屋屋頂，由于不受空間影響，可采用齒板桁架方案。需注意的是當屋面坡度較小時(<30度)，應考慮到風吸力大于屋頂恒荷載而造成下弦受壓的可能。當房屋設有承重的內縱墻時，不帶閣樓的屋頂可以將椽條設為斜梁受力體系更為經濟。
既有建筑平改坡采用輕型小木屋屋頂時，需充分注意屋頂與下部結構的錨固，以免因風荷載作用而被掀起。對于上圖的結構形式，需解決好原下部結構抵御拱推力的作用。若原有結構有頂層圈梁，并且混凝土質量良好，配筋足夠，則小木屋屋頂各支座可錨固在這些圈梁上，但B支座處需增設水平的抗彎構件。
小木屋屋頂一個較可靠的方案是另設圈梁，并在單元橫墻處拉通，該拉通的圈梁需配適當?shù)匿摻睿猿袚搯卧獌?nèi)全部拱的總推力。在B支座處也需設縱梁，該縱梁與外墻圈梁間設若干斜桿，構成平行弦桁架，以承擔單元內各拱的推力。
