木屋建筑的構造材在受到壓力時，造成的壓曲可能會使構件出現急劇的折損。為了避免這種情況的發生，就要確保構造材的安全，尤其是在抗壓構件受到長期持續荷載時，要安全地對待其蠕變變形。
木屋建筑承受軸向荷載的實體抗壓構件，其截面很少會有截面欠損和截面欠損造成的抗力下降,因此在進行抗壓構件計算時?？梢圆捎闷淙拷孛娣e。
木屋建筑的構造材在受到壓力時,長構件容易發生壓曲，此時的容許抗壓應力強度就要用構造材細長比的容許壓曲應力強度八來進行討論。根據公式進行抗壓構件的截面計算。
受壓構件的壓曲長度，是根據構件長度和構件端部的狀況來決定的。

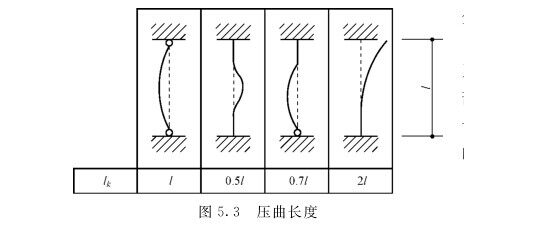

木屋建筑的構件的兩端固定，在構件端部加鉸支撐的壓曲長度等于構件長度。圖5，3為構件端部的支撐狀況決定的壓曲長度。

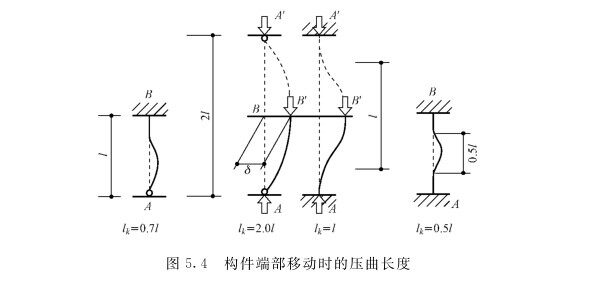

木屋建筑的構件端部移動時的壓曲長度，根據支撐狀況和構造狀況求出合適的壓曲長度。此外，壓曲方向也有可能會發生指向結構而內或結構而外的情況，如果指向結構面外，則需要對構造計劃重新進行討論。此處，木屋建筑的構件端部可以移動時的壓曲長度LI;可參照?qǐng)D5， 4， A端鉸接、B端固定的框架或者AB兩端都固定的框架，如果將柱子中部水平移動距離S，則壓曲長度可參照?qǐng)D示，簡單地設想前者為1k=21，后者為1k=1,
局部斜向木紋抗壓變形的檢定
根據公式(5，11)對構件的接觸面進行局部斜向木紋抗壓變形的檢定。例如，通柱和柱問系梁或者柱間系梁和不連貫柱等的接樺變形會對構造物整體造成很大的影響，因此必須充分確保接榫部位的剛性。此外，在對人字木和系梁進行連接時，一定要掌握好人字木底部到系梁端部的距離，以防止系梁發生剪切破壞。在進行設計時。要用變形能力大的抗壓部位來決定連接部的抗力。
容許局部斜向木紋抗壓應力則需要將此公式再乘以安全系數(1/3)或者針葉樹加載狀態下的調節系數(構件中間部位加載時為1，0，構件端部加載時為0，8),一般來說。與纖維成直角方向上的斜向木紋抗壓應力不受木材缺點的影響。因此，一些輕微的斜向木紋抗壓變形不會對構件造成影響。例如木從礎梁和柱子的接撣處?？梢詫⑷菰S斜向木紋抗壓應力增加50%。但是如果一些變形對建筑物影響很大，例如受損部位的斜向木紋受壓變形會對構筑物整體造成影響時，則要適當?shù)販p小容許斜向木紋抗壓應力。
