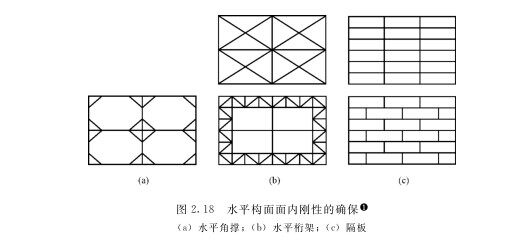

作用于地板面、屋頂面，屋架梁面等水平構面內的剪切力容易使建筑物發生錯位變形。為了避免此類情況發生，就要加強木屋水平構面的面內剛性.并且還要使建筑物的垂直構面順暢地傳遞水平力。在木屋建筑的木質構造中.地板面，屋架梁面要使用水平角撐、面內剛性強的大板鉤件或者構造用膠合板.形成的隔板能夠加固建筑物的水平構面。單位框架形式和大規模建筑物也需要采用水平角撐和水平桁架.如圖2.18所示.

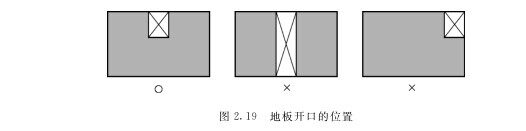

在木屋建筑的木質構造中.即便作了以上考慮.對于確保較高面內剛性仍然有限。通過對承重墻線的間距和承重墻所圍成的面積進行限制.能夠更好地確保面內剛性。在水平構面內.由于設置了樓梯間、豎井或者電梯等開口部位.所以水平面的面內剛性就會受到影響。因此，在進行設計時.必須要考慮其大小和位置.并且要嚴格注意開口部位周?chē)Φ膫鬟f。地板開口部位的平面形狀最好為規則圖形.其外周所面對的墻壁為兩面以上。如圖2.19所示。

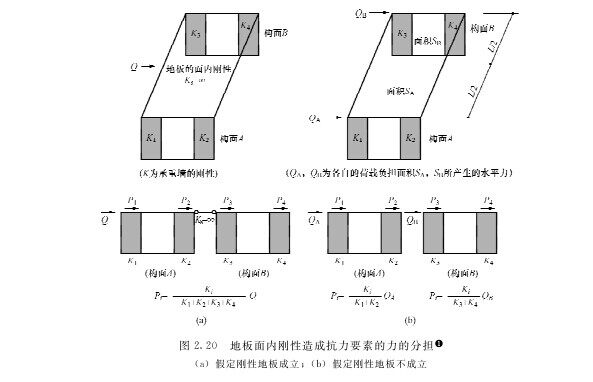

如上所述.因?yàn)橐话愕膽?yīng)力分析是基于假定剛性地板(假定水平構面不發生面內變)這一力學原理來進行的，因此水平構面需要具有較高的面內剛性.這樣一來.剛性地板等水平結構產生的力就會傳遞到垂直構面內的柱子和承垂墻等水平抵抗要素.并按照各水平抵抗要素的剛性比來進行分擔。相反，如果地板的面內剛性較低.那么木屋建筑的各垂直構面的力的分擔和水平抵抗要素的剛性就會不成比例.垂直構面的水平變形最就會不一致.各承重墻的性能也不能充分發揮出來，如圖2.20所示。
