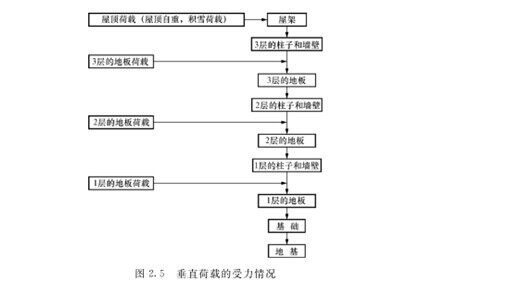

恒荷載、活荷載、積雪荷載等作用于木質建筑物各構件的垂直荷載.一般會沿著圖2.5所示的力傳入地基。在垂直荷載的構造計劃中，無論是平面.還是立面都要選擇簡單明快的建筑樣式。
在構架的配置上要求框架的跨度和間隔均等，這樣，木屋的屋架、板的構件間隔就容易均等配置.受力也易平衡.構件截面尺寸也能夠保持一致.并且經濟.施工方便。尤其是在住宅中.房間和開口部的配置容易使建筑平面和立面在形狀上復雜化.從而導致木屋的屋架結構的復雜化.使得基本構架配置難以保證.即便保證了從本構架配置.建筑物也有可能受到不均勻的積雪分布造成的部分垂直荷載.此時必須討論其對建筑物整體結構造成的影響。
木屋的基本構架配置包括以下幾點:
(1)有規則的構架配置:梁的長度具有規則性.應力的均一化.構架剛性的均一化。

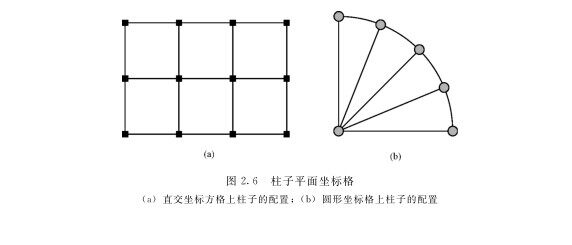

(2)平面直交坐標方格:在直交坐標方格的交叉點處配置柱子.各根柱子之間用大梁連接。在圓形等其他的坐標格中.要注意力的順暢流動和連接部的構成等.如圖2.6所示。
(3)柱子和承重墻配置的一貫性:柱子和承重坡的位置在上下層應該保持一致.
(4)基礎形式、配置和結構:要對基礎的形式和配置進行計劃.使基礎的反力分布均勻化.避免產生下沉或移動現象.住宅等小規模的建筑物通常采用鋼筋混凝土結構的條形基礎.
(5)與水平荷載的關系:同時考慮針對水平荷載的構造計劃。
